ISI DEĞİŞTİRİCİ TİPLERİ
Isı değiştiricileri, farklı sıcaklıklardaki iki veya daha fazla akışkan arasında ısıl enerjinin değişimini sağlayan cihazlardır. Isı değiştiricileri; transfer prosesine, yüzey kompaktlığına, konstrüksiyon geometrisine, akış düzenlemesine, akışkan sayısına, ısı transfer mekanizmalarına ve uygulama alanlarına göre sınıflandırılırlar. Isı değiştiricileri, konstrüksiyon geometrisine göre 4 temel sınıfa ayrılır
a- Borusal ısı değiştiricileri
b- Plakalı ısı değiştiricileri
c- Genişletilmiş yüzeyli ısı değiştiricileri
d- Rejeneratif ısı değiştiricileri

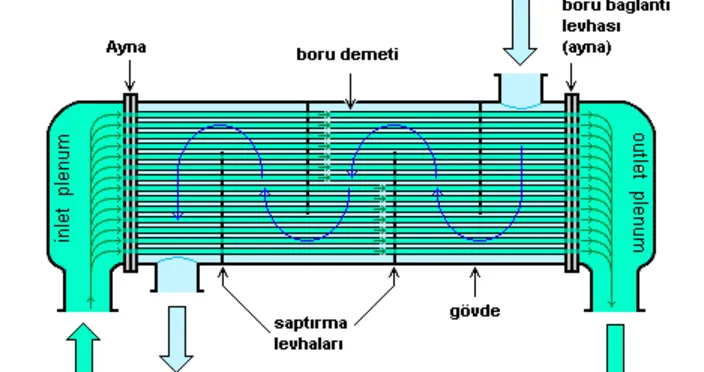

Borusal ısı değiştiricileri, esas olarak borulardan yapılırlar. Bir akışkan borunun içerisinden akarken, diğer akışkan borunun dışından akar. Boru çapı, boru sayısı, boru uzunluğu, boru adımı ve boru düzenlemesi değiştirilebilir. Bu nedenle borusal ısı değiştiricilerin dizaynlarında oldukça esneklik vardır. Borusal ısı değiştiricileri; çift borulu, gövde borulu ve spiral borulu ısı değiştiricilerinden oluşmaktadır.
Plakalı ısı değiştiricileri, akış kanallarını oluşturan ince plakalardan yapılırlar. Bunlar, gaz, sıvı veya iki-fazlı akımların herhangi bir kombinasyonu için ısı transfer etmek amacıyla kullanılırlar. Contalı-plakalı, spiral plakalı ve lamelli tiplerinden oluşmaktadır.
Genişletilmiş yüzeyli ısı değiştiricileri, ısı transfer alanını artırmak amacıyla esas ısı transfer yüzeyi (borusal veya plakalı) üzerinde kanatçıklar veya ilaveler bulunan ısı değiştiricileridir. Gaz tarafındaki ısı taşınım katsayısı, sıvı tarafındaki ısı taşınım katsayısından çok düşük olduğundan, kanatçıklar gaz tarafında kullanılır. En yaygın tipleri plakalı-kanatlı ve borulu-kanatlı ısı değiştiricileridir.
Rejeneratif ısı değiştiricileri, periyodik akışlı ısı değiştiricileridir. Bu ısı değiştiricilerine "Rejeneratörler" de denilmektedir. Rejeneratörlerde, ısı önce sıcak akışkan tarafındandır.
